手弧焊、氩弧焊、切割三用一体机的设计与实现 |
发表时间:2015/1/25 16:25:52 |

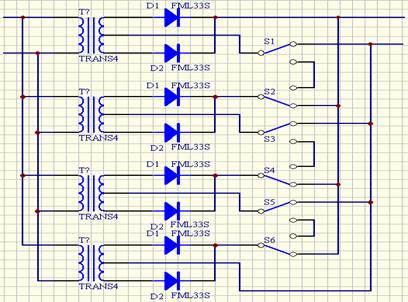

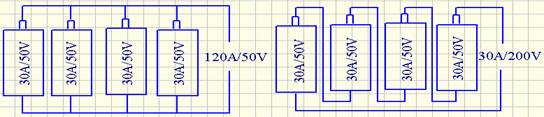

CT三用机系列 一、原理模型 1、手弧焊、氩弧焊、切割三用一体机的设计与实现: 为了适应大工程建设,特殊环境(窄或交通不便等)的需求,公司首创把手弧焊、氩弧焊、切割三种用途的焊接(切割)电源合为一体,组装成三用一体机。 由以上的介绍知道,氩弧焊和手弧焊的区别除了焊枪及气瓶的有无之外,内部电路中,前者多了高频高压电流的产生、控制电路、增压起弧电路、高频防护等,而这些,都在手开关的控制之下,于是,在手弧焊机的基础上很容易实现氩弧焊,只需改变主变压器初次级匝数比,添加手开关及各种电路并把控制电路置于手开关的控制之下即可。使用时更换焊枪,添加气瓶便行。 而切割机与氩弧焊机的主要区别在于输出电压、输出电流的变化,切割机输出电压高、输出电流低,但如果同时使用两个或两个以上的焊接电源,通过并联和串联的转换,便可方便地实现输出电压、电流的变换,其原理如图10.4 图10.4 二、转换电路 由图10.6可知,只要对几组电源的联接关系进行适当的调整,即可改变输出电压、电流的值;从而适应不同的需要。氩弧焊机与切割机的转换也是基于这样的原理,当电源并联时,输出电压低、电流大,此时,作为氩弧焊机的状态;串联时,电压高、电流小,为切割状态。通常,在实际电路中,电源输出电压、电流的变换是通过改变主变压器几组次边的联接关系而实现的。如图10.5 图10.5 |
